6. dolgozat

A csoport

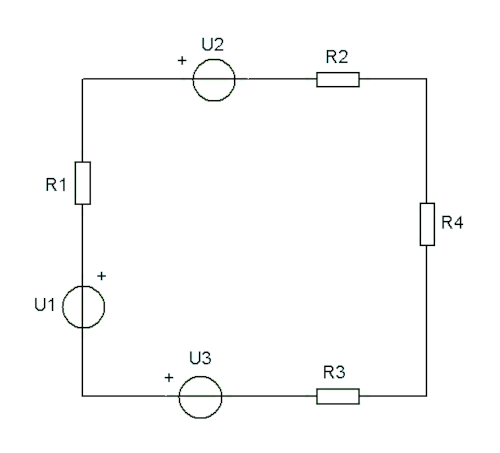

• Számítsd ki, hogy mekkora feszültség esik az R₄ jelű ellenálláson (1. ábra)! (U₁=6 V, U₂=12 V, U₃=3 V, R₁=1,2 kΩ, R₂=500 Ω, R₃=3 kΩ, R₄=10 kΩ)

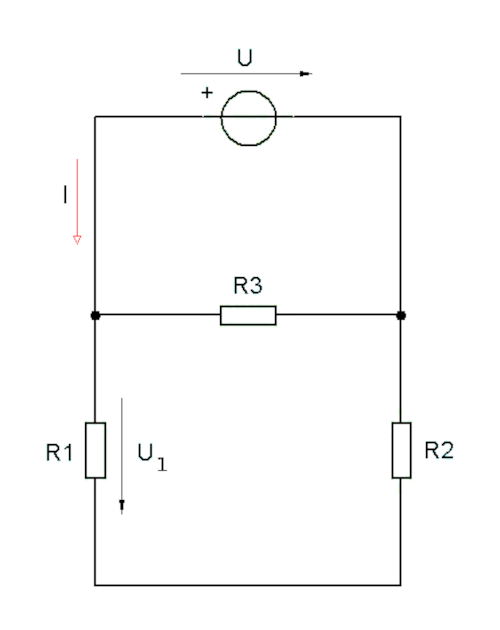

• Számítsd ki, hogy mekkora az R₂ jelű ellenállás értéke, ha R₁=10 Ω , R₃= 40 Ω, U=100 V és U₁=25 V (2. ábra)!

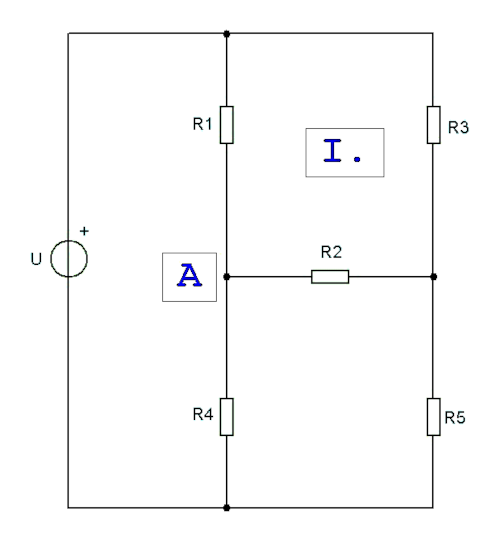

• A feszültség polaritását felhasználva rajzold be a 3. ábra alapján a generátor feszültségét és áramát, valamint az egyes ellenállásokon eső feszültségeket és a rajtuk átfolyó áramokat! Írd fel az I. jelű hurokra a saját jelölésed alapján a huroktörvényt, valamint az A csomópontra a csomóponti törvényt!
