Thevenin-tétel
Szimuláció: EveryCircuit - Thevenin-tétel
Az eddigiekben megismert törvények (Ohm-törvény, Kirchhoff-törvények) segítségévek az áramkörben kialakuló áramok, feszültségek kiszámíthatóak. Ezeknek a törvényeknek az ismeretében további tételek állapíthatók meg, amelyek segítségével esetenként a számításokat tovább egyszerűsíthetjük.

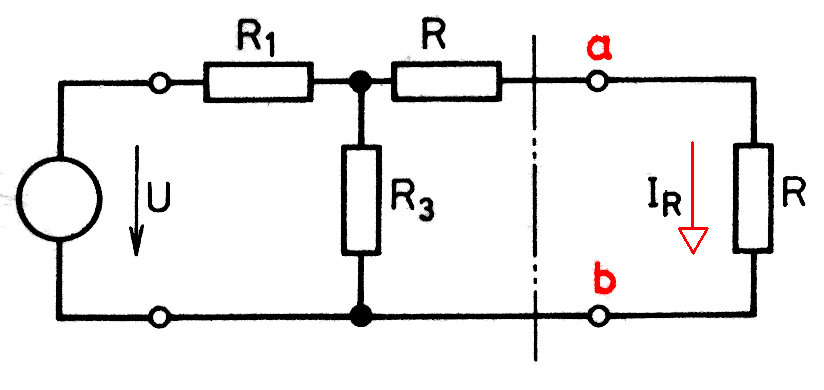

Ha az alábbi kapcsolásban meg szeretnék határozni az R ellenálláson eső feszültséget és átfolyó áramot: bajban lennénk, hosszú és bonyolult számításokat kellene elvégeznünk az erednény meghatározásához.

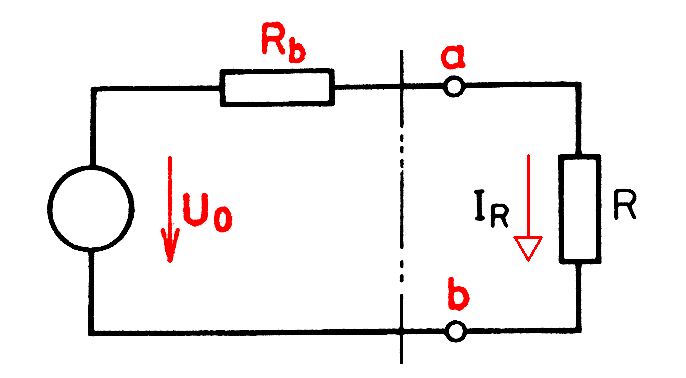

Szerencsére fel tudjuk használni Thevenin tételét, miszerint a fenti hálózat a-b pontok felöli jobb oldala helyettesíthető egy valóságos feszültséggenerátorral, ami a vizsgált R ellenállást táplája.
Az átalakítás lépései:

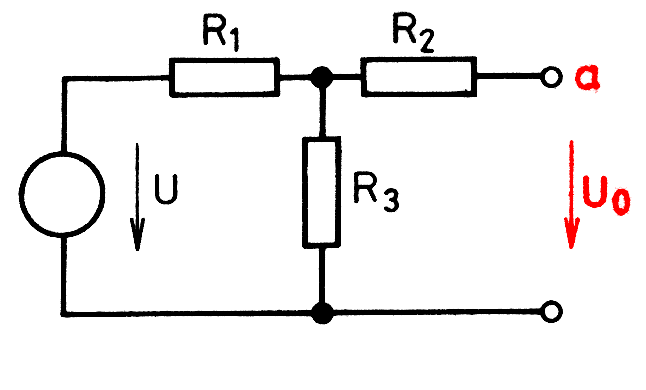

- A vizsgált ellenállást eltávolítjuk a hálózatból, és megállapítjuk az ellenállás helyen jelentkező feszültséget. Ez lesz helyettesítő feszültséggenerátorunk üresjárási feszültsége.

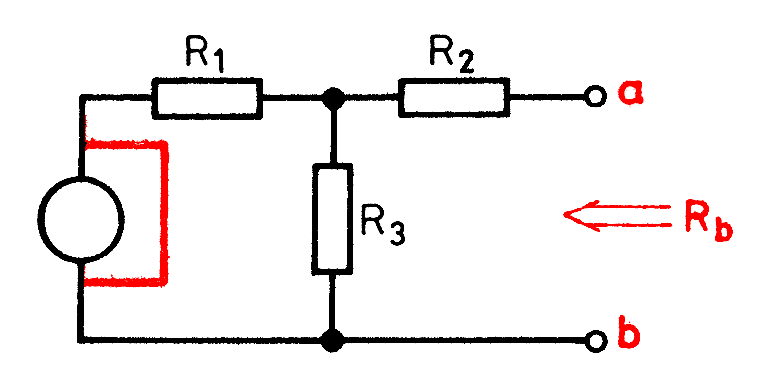

- A helyettesítő generátorunk belső ellenállását úgy kapjuk meg, hogy meghatározzuk a vizsgált ellenállás felől a hálózat eredő ellenállását, miközben a hálózatban található feszültésggenerátorokat rövidre zárjuk.
A tételt felhasználva már egyszerűen kiszámolhatjuk a kapcsolásunk R ellenállásán kialakuló feszültséget és áramot:
