Feszültséggenerátorok összekapcsolása
A több, egymással összekapcsolt feszültséggenerátort generátorhálózatnak nevezzük.

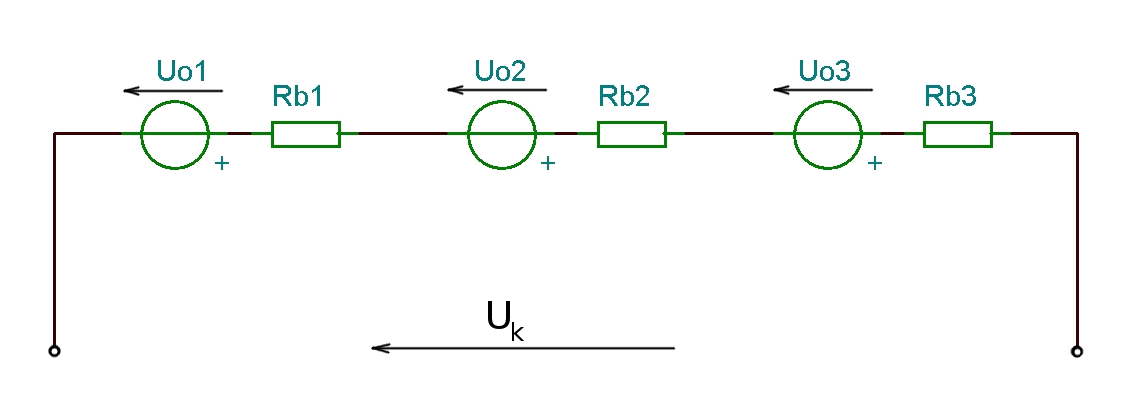

Soros kapcsolás
Soros kapcsolás esetén az egyik generátor pozitív pólusát kapcsoljuk a következő genrátor negatív pólusához, és így tovább.
A generátorok üresjárási feszültségei, valamint a belső ellenállásai összeadódnak:
\[U_0 = U_{01} + U_{02} + U_{03} + \dots + U_{0n}\]
\[R_b = R_{b1} + R_{b2} + R_{b3} + \dots + R_{bn}\]
Alkalmazás:
- Nagyobb kapocsfeszültség elérése érdekében kapcsoljuk sorba a feszültséggenerátorokat.
- 4,5 V-os alkáli elem (3 x 1,5 V)
- Autó akkumulátor (6 x 2 V)

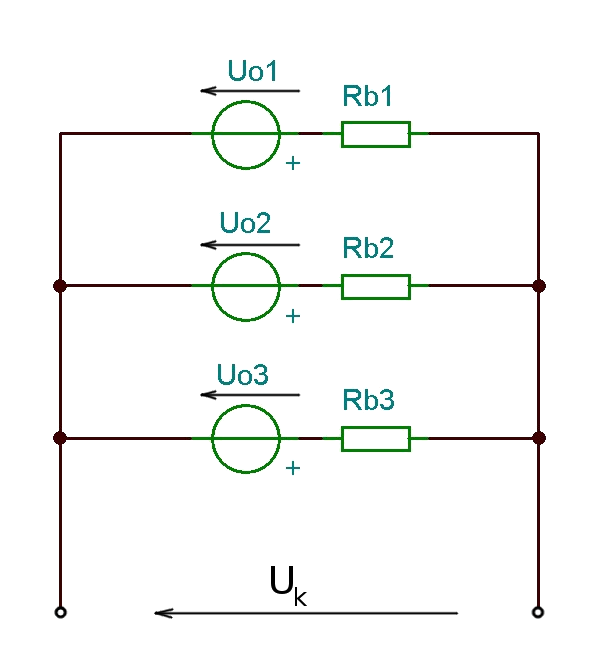

Párhuzamos kapcsolás
Párhuzamosan csak egyforma feszültséggenerátorokat kapcsolunk, és csak azonos polarítással.
Az eredő üresjárási feszülség ugyanakkora, mint egyetlen generátor üresjárási feszültésége, az eredő belső ellenállás pedig csökken.
\[U_0 = U_{01} = U_{02} = U_{03} = \dots = U_{0n}\]
Alkalmazás:
A párhuzamosan kapcsolt generátorok jobban terhelhetők, az eredő áram az egyes generátorok áramainak összege (csomóponti törvény).
- Elektromos autók akkumulátorai
- Országos energiaellátó rendszer genrátorai
