Feszültséggenerátor üzemállapotai
A feszültséggenerátor egyes üzemmállotai a terhelő ellenállás változásának hatására állnak elő. A nagyobb terhelés a generátor áramának növekedését jelenti, ilyenkor a terhelő ellenállás értéke csökken, a kisebb terhelés a generátor áramának csökkenését jelenti, ilyenkor viszont a terhelő ellenállás értéke növekszik.
A feszültséggenerátor jellemzésere az alábbi adatokat használhatjuk:
- Üresjárási feszültség (U0)
- Zárlati áram (Iz)
- Belső ellenállás (Rb)

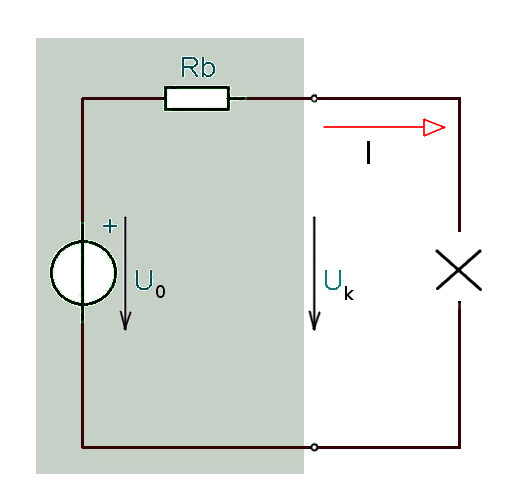

Üresjárás
A feszültséggenerátor üresjárata esetén nincs terhelés, a terhelő ellenállás értéke végtelen (Rt = ꝏ ).
\[I = 0 \enspace A\]
\[U_k = U_0\]

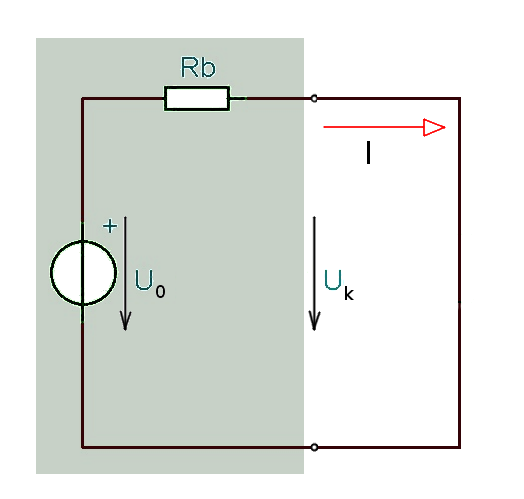

Rövidzárás
A feszültséggenerátor terhelése a legnagyobb, a terhelő ellenállás értéke nulla (Rt = 0).
\[I = I_z = \frac {U_0}{R_b}\]
\[U_k = 0 \enspace V\]

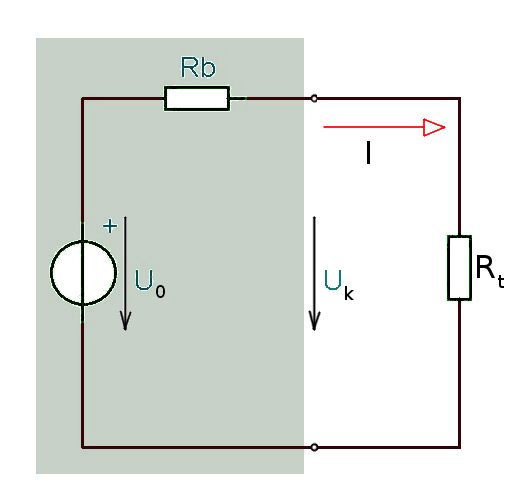

Üzemi állapot
A feszültséggenerátor terhelése az üzemi viszonyoknak, a generátor névleges jellemzőinek megfelelő (0 < Rt < ꝏ).
\[I = \frac{U_0}{R_b + R_t}\]
\[U_k = U_0 - I \cdot R_b \quad vagy \enspace U_k = I \cdot R_t\]
