A feszültséggenerátor
Elektronikai szimulációs program: EveryCircuit
Ha egy valóságos feszültséggenerátorra fogyasztót kötünk, azt tapasztalhatjuk, hogy melegszik. További tapasztalat, hogy a terhelés növekedésével a generátor kapcsain mérhető feszültéség csökken. Ez a tapasztalat azt jelenti, hogy az ideális generátorról alkotott tudásunkat bővíteni kell.

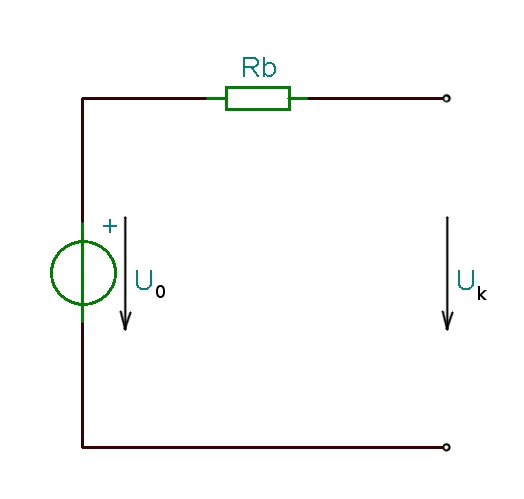

Egy valóságos feszültséggenerátort helyettesíthetünk egy ideális feszültséggenerátorral (U0), ami előállítja az energiát, valamint, egy belső ellenállással (Rb), ami a melegedésért, és a kapocsfeszültség vátozásáért felelős:

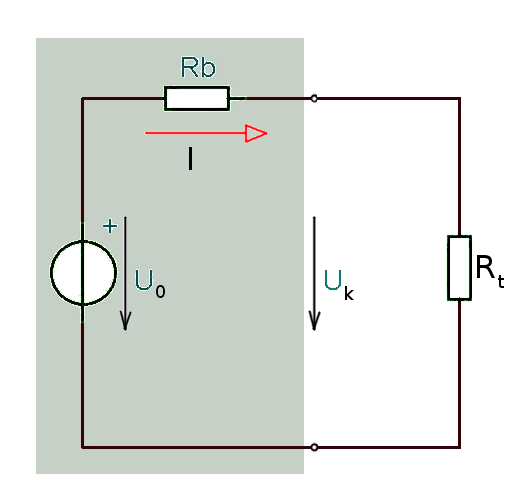

Ha a valóságos feszültséggenerátorra terhelést (Rt) kapcsolunk, akkor az áramkörben megindul egy I áram:
Ebben az áramkörben az energiaforrás feszültsége az Rb, valamint az Rt ellenálláson osztik meg:
Az egyenletben U0, valamint Rb állandó, tehát a kapocsfeszültéség nagyságát, a terhelőáram értéke határozza meg:
