A hídkapcsolás törvénye
Elektronikai szimulációs program: EveryCircuit
Animáció: Wheatstone-híd

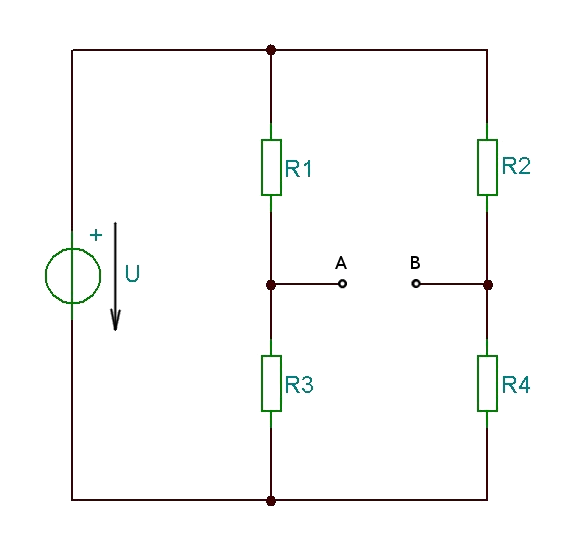

Az alábbi ábrán látható generátorra egymással párhuzamosan kapcsolt feszültségosztót kapcsoltunk.
Ha mindkét osztó ugyanolyan arányban osztja a feszültséget, akkor az A és B pont között nem mérhető feszültség, UAB=0 V. Azt mondjuk, hogy a híd kiegyenlített állapotban van.
\[U_{R3} = U_{R4}, \quad U_{R1} = U_{R2} \quad vagyis: \frac{R_1}{R_3} = \frac{R_2}{R_4}\]
A képlet szokásos alakja:
\[R_1 \cdot R_4 = R_2 \cdot R_3\]
A híd kiegyenlített állapotban van, ha a szemközti ágakban levő ellenállások szorzata egyenlő.

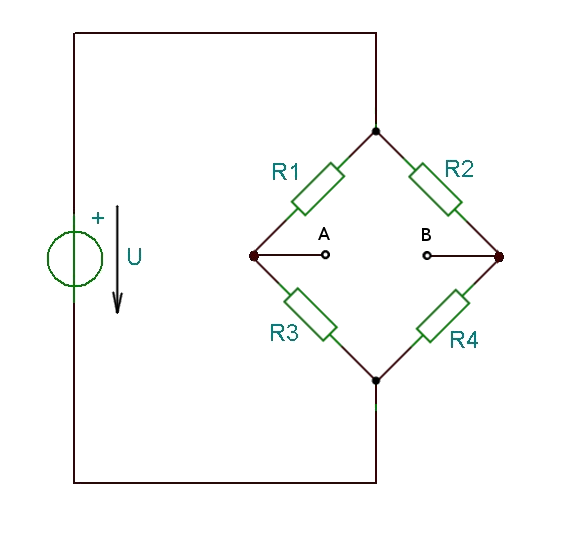

A hídkapcsolást az alábbi ábrán látható módon szokták ábrázolni, a fenti törvény talán jobban követhető ezen az ábrán.
A kapcsolás ellenállásmérésére (Wheatstone-híd), összehasonlítására használják. (A hídkapcsolás elve használható hőmérséklet-, illeve tömegmérésre is.)
