Dióda jelleggörbéi
A mérés tárgya:
Szilíciumdióda nyitó irányú jelleggörbéje.
Alkatrészek, eszközök:
- 1 db ... típusú tápegység
- 2db ... típusú digitális multiméter
- 1 db 1kΩ ±5% ellenállás
- 1 db 1N 4001 dióda
- próbapanel
- mérővezetékek
A mérés leírása:
- A mérés összeállítása kapcsolási rajz alapján.
- Az összetartozó nyitófeszültsége és áram értékek meghatározása különböző tápfeszültség értékek esetén.
- Adatok táblázatba rögzítése, nyitóirányú jelleggörbe megrajzolása.
- A mért adatok alapján a dióda differenciális ellenállásának meghatározása egy munkapontban.
- A mérési jegyzőkönyv elkészítése.

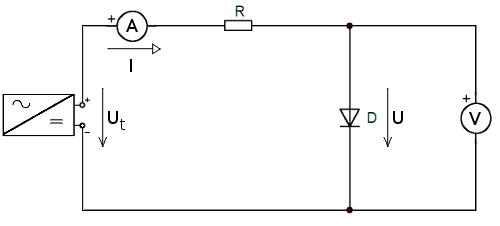

Kapcsolási rajz:
Mérési adatok:
| Ut [V] | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| I [mA] | X | X | X | X | X | X | X |
| U [V] | X | X | X | X | X | X | X |
| Ut [V] | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| I [mA] | X | X | X | X | X | X | X |
| U [V] | X | X | X | X | X | X | X |

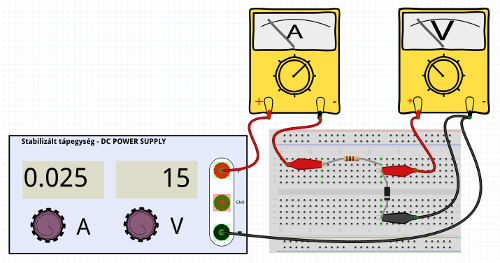

Az áramkör összeállítása:
