Áramgenerátor

A mérés tárgya:

Áramgenerátor vizsgálata.

Alkatrészek eszközök:

• 1 db ... típusú tápegység
• 2 db ... típusú digitális multiméter
• 1 db BF 244 B tranzisztor
• 1 db 100 Ω ±5% ellenállás
• 1 db 220 Ω potenciométer
• próbapanel
• mérővezetékek

A mérés leírása:

• A mérési jegyzőkönyv előkészítése.
• Az R ellenállás megmérése.
• Az áramkör összeállítása, ügyelve a tranzisztor lábkiosztására.
• A potenciométer beállítása középhelyzetbe, tápfeszültség beállítása 5 V-ra.
• A potenciométer különböző helyzeteihez tartozó áram-, és feszültségértékek megmérése, az Rp meghatározása az egyes mérési pontokban.
• A mérés kiértékelése, a jegyzőkönyv elkészítése.

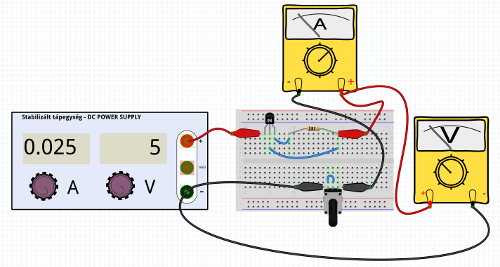

Kapcsolási rajz:

Mérési adatok:
