Bipoláris tranzisztor bemeneti jelleggörbéje
Mérés tárgya:
Bipoláris tranzisztor bemeneti jelleggörbéjének felvétele.
Alkatrészek, eszközök:
- 1db ... ikertápegység
- 3 db ... digitális multiméter
- 1 db 2N3904 tranzisztor
- 1 db 100 kΩ ponteciométer
- 1 db 20 kΩ ±5% ellenállás
- Próbapanel
- Mérőzsinórok
A mérés leírása:
- A mérés összeállítása.
- A potenciométerrel különböző bázisáramok beállítása, a beállításokhoz tartozó bázis-emitter áramok megmérése.
- Az Ut2 tápegység lekapcsolása, a tranzisztor C-E pontjaiak rövidre zárása, az előző feladat megismétlése.
- A bemeneti jelleggörbe megrajzolála, a jegyzőkönyv elkészítése.

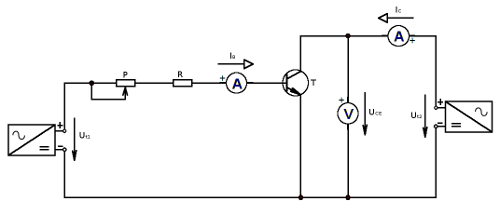

Kapcsolási rajz:
Mérési adatok:
| UCE = 5 V | |||||||
| IB [µA] | X | X | X | X | X | X | X |
| UBE [mV] | X | X | X | X | X | X | X |
| UCE = 0 V | |||||||
| IB [µA] | X | X | X | X | X | X | X |
| UBE [mV] | X | X | X | X | X | X | X |

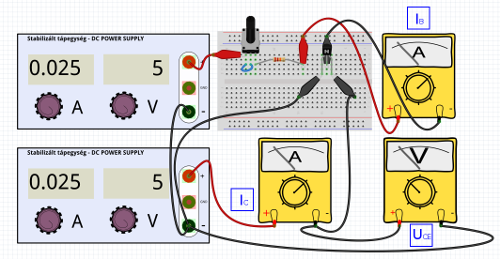

A mérés összeállítása:
