Zener-dióda jelleggörbéje
A mérés tárgya:
Zener-dióda jelleggörbéjének felvétele.
Alkatrészek, eszközök:
- 1 db ... típusú tápegység
- 2 db ... típusú multiméter
- 1 db 470Ω ±5% ellenállás
- 1 db BZX85C6V8 Zener-dióda
- Próbapanel
- Mérőzsinórok
A mérés leírása:
- A kapcsolási rajzon látható mérés összeállítása.
- Az áramerősség és a Zener-feszültség értékek megmérése, meghatározása különböző Ut2 beállításoknál.
- A Zener-dióda feszültség-áram jelleggörbéjének megrajzolása.
- Mérési jegyzőkönyv elkészítésa, a kapott jelleggörbe összehasonlítása a katalógusban találhatóval.

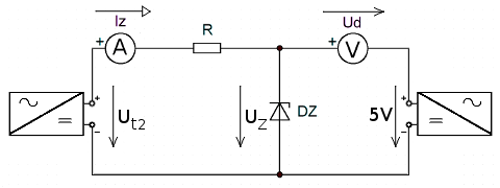

Kapcsolási rajz:
Mérési adatok:
| Iz [mA] | X | X | X | X | X | X | X |
| Ud [V] | X | X | X | X | X | X | X |
| UZ [V] | X | X | X | X | X | X | X |
| ΔUZ [mV] | X | X | X | X | X | X | |
| ΔIZ [mA] | X | X | X | X | X | X | |
| rd [Ω] | X | X | X | X | X | X |

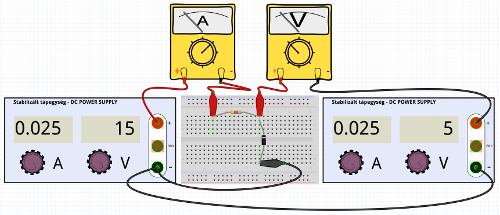

Az áramkör összeállítása:
