JFET jelleggörbéi

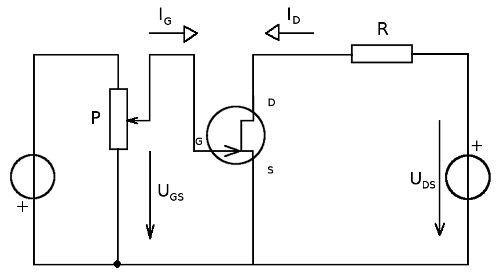

A jelleggörbék felvételére alkalmas kapcsolás:

Bemeneti jelleggörbe:

Mivel IG értéke elhanyagolható ezért ezt a jelleggörbét nem veszik fel.

r_GS= 10¹⁰-10¹⁴ Ω

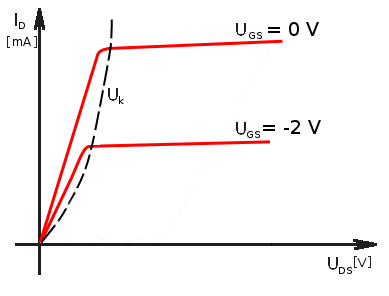

Kimeneti jelleggörbe:

Állandó U_GS feszültség mellet U_DS feszültséget növelve a csatorna tovább szűkül, majd U_K feszültséget elérve, U_DS már nem befolyásolja I_D értékét (telítés).

• Differenciális kimeneti ellenállás:

r_DS=ΔU_DS/ΔI_D

Átmeneti jelleggörbe:

U_p elzáródási feszültségnél a drain-áram nulla. I_DS áram az az áram, ami U_GS = 0 V feszültségnél folyik. Ez az elérhető legnagyobb áramerősség.

• Meredekség:

S=ΔI_D/ΔU_GS
