JFET

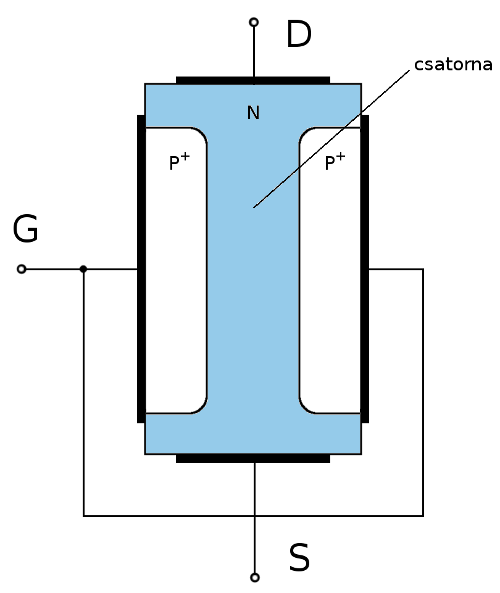

A JFET jellemzői:

• Az eszköz hosszúsága jelententősen meghaladja annak szélességét.
• A csatorna egy gyengén szennyezett, vékony réteg.

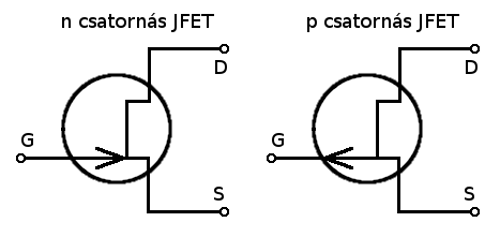

• Típusai: n csatornás, p csatornás.
• A kivezetések elnevezései: Kapu (Gate), Forrás (Source), Gyűjtő (Drain).
• A határrétegek előfeszítése záróirányú.
• A tranzisztor vezérlése elhanyagolható I_G árammal történik.
• Könnyen gyártható
• Alkalmas digitális eszközök készítésére.

A JFET működése:

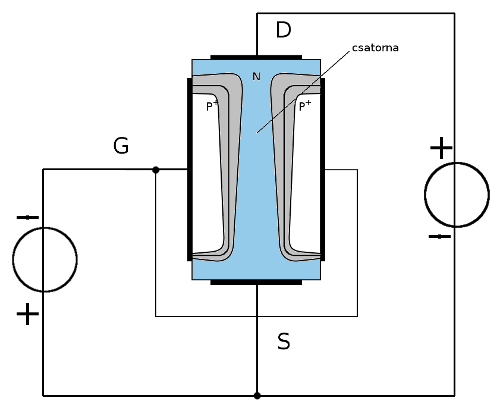

Az eszköz vezérlése a kapu elektródaval történik. A kapura 0 V feszültséget kapcsolva a rétegek záróirányú előfeszítése miatt a csatorna leszűkül. Ebben az állapotban a FET-en I_DS áram folyik keresztül (önvezetés). A kapu feszültségét tovább csökkentve (U_GS < 0 V) a csatorna tovább szűkül és elérve U_p feszültséget az eszköz lezár. A rétegek záróirányú előfeszítése miatt a vezérlés elhagyagolható I_G árammal történik, azaz az eszközt U_GS feszültség vezérli (térvezérlés).
