Huroktörvény
A mérés tárgya:
Kirchhoff huroktörvényének igazolása.
Alkatrészek, eszközök:
- 1 db ... típusú tápegység
- 1 db ... típusú digitális multiméter
- Ellenállások: 1,5 kΩ ±5%, 4 kΩ ±5%, 1 kΩ ±5%
- 1 db próbapanel
- Mérőzsinórok
A mérés leírása:
- Az ellenállások névleges értékeinek meghatározása.
- Az ellenállások tényleges értékeinek megmérése.
- A kapcsolás összeállítása.
- A tápegység kimeneti feszültségeinek beállítása: Ut1 = 12V, Ut2 = 5V.
- A kapcsolási rajzban a körüljárási irányok bejelölése.
- Mindkét hurokban a feszültségek megmérése.
- A feszültségek összegzése a huroktörvény alapján.
- A mérési jegyzőkönyv elkészítése, a mérési eredmények kiértékelése.

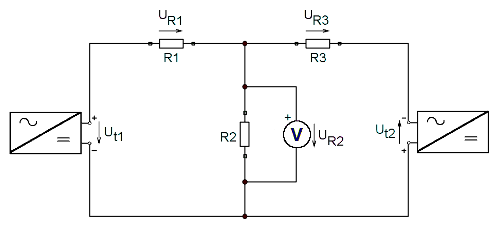

Kapcsolási rajz:
Mérési adatok:
| R1 | R2 | R3 | Ut1 | Ut2 | UR1 | UR2 | UR3 |
| [Ω] | [Ω] | [Ω] | [v] | [v] | [v] | [v] | [v] |
| X | X | X | X | X | X | X | X |

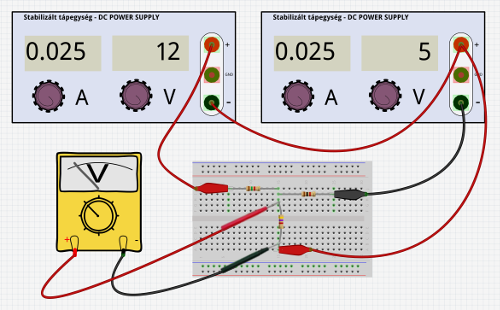

A mérés összeállítása:
