Csomóponti törvény
A mérés tárgya:
Kirchhoff csomóponti törvényének igazolása.
Alkatrészek, eszközök:
- 1 db ... típusú tápegység
- 1 db ... típusú digitális multiméter
- Ellenállások: R2 = 680 Ω, R3 = 470 Ω, R4 = 1 kΩ
- 1 db próbapanel
- Mérővezetékek
A mérés leírása:
- A mérőkapcsolás összeállítása.
- A tápegységen 15 V feszültség beállítása.
- A főágban folyó áramerősség (I1) meghatározása, táblázatba rögzítése.
- Kapcsolás átalakítása, I2, majd I3 áramerősségek meghatározása, táblázatba rögzítése.
- A mérés kiértékelése: I2 és I3 összegének összehasonlítása I1-gyel.

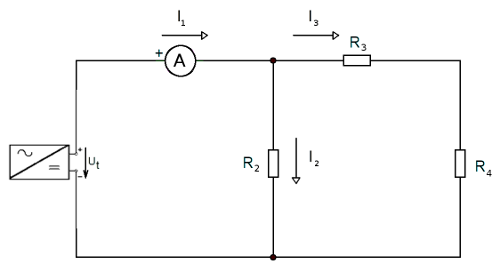

Kapcsolási rajz:
Mérési adatok:
| Ut | Mért jellemzők | ||||||
| I1 | I2 | I3 | I2 + I3 | h | |||
| [V] | [mA] | [mA] | [mA] | [mA] | [%] | ||
| 15 | |||||||

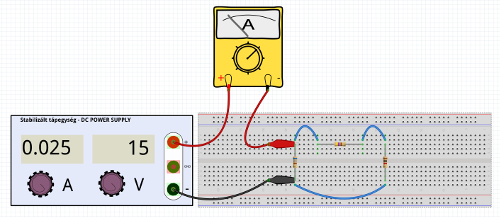

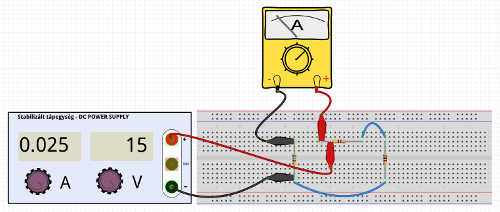

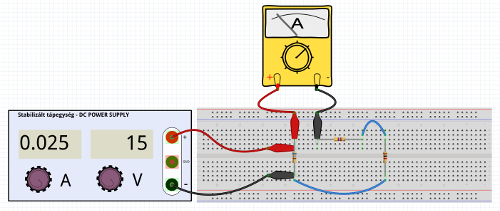

A mérés összeállítása:
