Eredő ellenállás meghatározása

A mérés tárgya:

Eredő ellenállás meghatározása.

Alkatrészek, eszközök:

• 1 db ... digitális multiméter
• Ellenállások: R₁ = 470 Ω ±5% , R₂ = 3,3 kΩ ±5%, R₃ = 820 Ω ±5%
• 1 db próbapanel

A mérés leírása:

• A mérési pontok közötti ellenállás értékek meghatározása.
• A mérési elrendezés összeállíása.
• A mérési pontok közötti ellenállás értékek megmérése.
• A mért és számított értékek százalékos eltérésének meghatározása.
• A mérési jegyzőkönyv elkészítése.

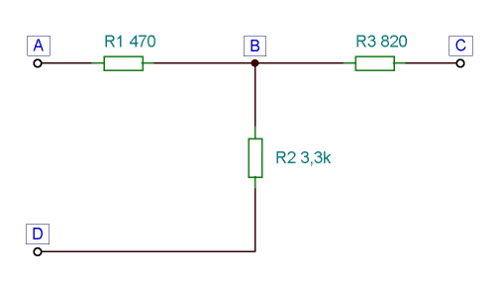

Kapcsolási rajz:

Mérési adatok:
