Izzólámpa U-I jelleggörbéje
A mérés tárgya:
Izzólámpa (nemlineáris alkatrész) U-I, U-R jelleggörbéinek vizsgálata.
Alkatrészek, eszközök:
- 1 db ... típusú tápegység
- 2 db ... típusú digitális multiméter
- 1 db ... izzólámpa
- Mérővezetékek
A mérés leírása:
- Az izzólámpa hideg ellenállásának megmérése.
- A kapcsolási rajzon látható áramkör megvalósítása.
- Az izzólámpán beállított feszültségekhez tartózó aramerősségek megmérése.
- Az összetartozó feszültség- és áramadatok táblázatba rögzítése.
- Az izzólámpa ellenállásának kiszámítása az egyes mérési pontokban. Az adatok táblázatba rögzítése.
- Az izzólámpa U-I jelleggörbéjének felvétele.
- Az izzólámpa U-R jelleggörbéjének felvétele.
- A jegyzőkönyv elkészítése.
Kapcsolási rajz:
Mérési adatok:
| RH [Ω] | X | UL [V] | 2 | 4 | 6 | 8 | 10 |
| Rn [Ω] | X | IL [mA] | X | X | X | X | X |
| RL [Ω] | X | X | X | X | X | ||
| UL [V] | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| IL [mA] | X | X | X | X | X | X | X |
| RL [Ω] | X | X | X | X | X | X | X |

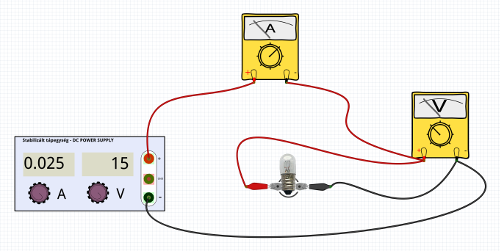

A mérés összeállítása:
