Potenciométer vizsgálata
A mérés tárgya:
Potenciométer vizsgálata.
Alkatrészek, eszközök:
- 1 db ... típusú tápegység
- 2 db ... típusú digitális multiméter
- 1 db 100Ω ±5% ellenállás
- 1 db 220Ω potenciométer
- Mérővezetékek
A mérés leírása:
- Az áramkör összeállítása kapcsolási rajz alapján.
- A tápegység feszültségének beállítása 5 V-ra.
- Az áramkörben folyó áramerősség és feszültségesés mérése különbözö csúszkahelyzetekben.
- A mért adatok, valamint az aktuális ellenállás értékek dokumentálása.
- A potenciométer ellenállásának ábrázolása az áramerősség függvényében.
- A mérési jegyzökönyv elkészítése.

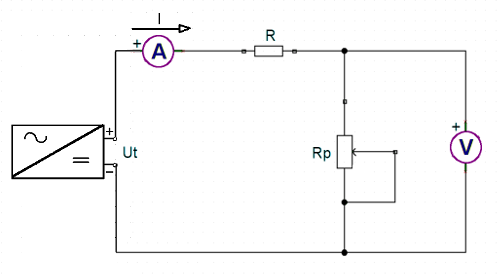

Kapcsolási rajz:
| Ut [V] | R [Ω] | Rpmax [Ω] | |||||
| 5 | X | X | |||||
| URp [V] | X | X | X | X | X | X | X |
| I [mA] | X | X | X | X | X | X | X |
| Rp [kΩ] | X | X | X | X | X | X | X |

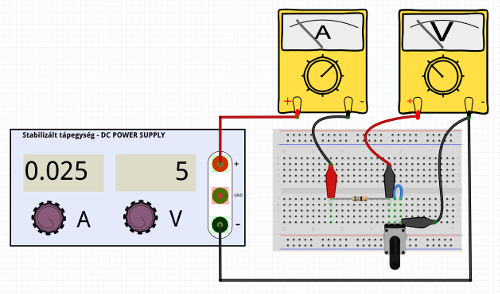

Az áramkör összeállítása:
