Ellenállás U-I jelleggörbéje

A mérés tárgya:

Ellenállás U-I jelleggörbéjének  felvétele.

Alkatrészek, eszközök:

• 1 db ... típusú stabilizált tápegység
• 2 db ... típusú digitális multiméter
• 1 db ... ellenállás
• 1 db próbapanel
• Mérővezetékek

A mérés leírása:

• Az ellenállás értékének meghatározása színskála alapján.

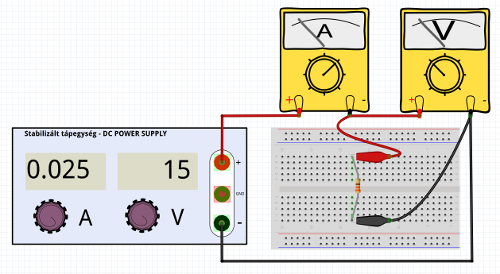

• Az áramkör összeállítása a kapcsolási rajz alapján.
• A stabilizált tápegység feszültségének beállítása  5 V-ra.
• Az összetartozó feszültség és áramerősség értékek megmérése és az adatok táblázatba rögzítése.
• Az összetartozó R = U/I értékek kiszámítása.
• Az áramerősség ábrázolása a feszültség függvényében.
• A mérési jegyzőkönyv elkészítése.

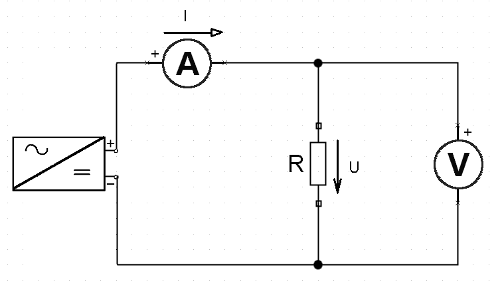

Kapcsolási rajz:

Mérési adatok:
