Egyszerű áramkör

A mérés tárgya:

Ellenállásból és fotodiódából kialakított áramkör.

Alkatrészek, eszközök:

• 1 db próbapanel
• 1 db 9 V-os alkáli elem
• 1 db ellenállás: 1 kΩ ±5% 0.25 W
• 1 db piros LED
• vezetékek

A mérés célja:

Ismerkedés elektronikai alkatrészekkel. Alkatrészek összekötése, áramkör kialakítása.

A mérés leírása:

A kapcsolási rajz alapján az áramkör kialakítása, ügyelve a megfelelő polaritásra. Az áramkör egyetlen polaritásra érzékeny eleme a LED. A LED bekötésénél ügyelni kell, hogy a hosszabbik láb (+) csatlakozzon a feszültségforrás pozitív oldalához, míg a rövidebbik láb (-) a feszültségforrás negatív oldalához. A tápfeszültséget csak az áramkör tanári ellenőrzése után kapcsoljuk az áramkörbe.

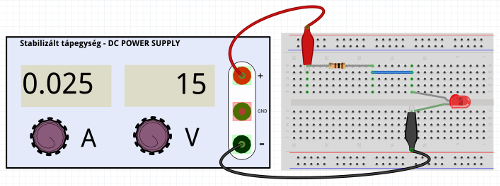

Kapcsolási rajz:
