Feszültségmérés

A mérés tárgya:

Feszültség mérése digitális multiméter segítségével.

Alkatrészek, eszközök:

• 1 db próbapanel
• ... típusú stabilizált tápegység
• ... típusú digitális multiméter
• Ellenállások: ...
• 1 db piros LED
• mérővezetékek

A mérés célja:

Feszültségmérés gyakorlatának elsajátítása digitális multiméter segítségével.

A mérés leírása:

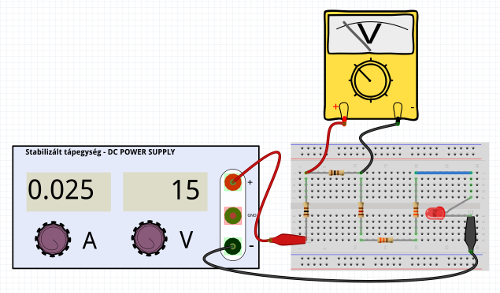

• Az áramkör összeállítása a kapcsolási rajz alpján, ügyelve a LED polaritáshelyes bekötésére.
• A stabilizált tápegység kapocsfeszültségének beállítása: 9 V.
• Az egyes ellenállások és a LED feszültségének megmérése, az adatok táblázatba rögzítése.
• A jegyzőkönyv elkészítése, a mérés kiérétékelése.

Kapcsolási rajz:

Mérési adatok:
