Árammérés
A mérés tárgya:
Áramerősség mérése digitális multiméter segítségével.
Alkatrészek, eszközök:
- ... típusú stabilizált tápegység
- ... típusú digitális multiméter
- Ellenállások: 220Ω ±5%, 470Ω ±5%, 1kΩ ±5%
- 1 db piros LED
- Mérővezetékek
- 1 db próbapanel
A mérés célja:
Árammérés gyakorlatának elsajátítása digitális multiméter segítségével.
A mérés leírása:
- Az ellenállások értékeinek meghatározása színskála alapján, és az adatok jegyzőkönyvbe rögzítése.
- Az ellenállások tényleges értékeinek megmérése és táblázatba rögzítése.
- Az áramkör összeállítása, ügyelve a LED polarításhelyes bekötésére.
- A stabilizált tápegység kapocsfeszültségének beállítása 5 V-ra.
- Az egyes ellenállásokon átfolyó áramerősségek megmérése és táblázatba rögzítése.
(Az ampermérő bekötése előtt a tápegység áramtalanítása!) - A jegyzőkönyv elkészítése, a mérés kiértékelése.
Kapcsolási rajz:
Mérési adatok:
| U [V] | X | ||||||
| Alkatrész | R1 | R2 | R3 | ||||
| R [Ω] | X | X | X | ||||
| I [mA] | X | X | X | ||||

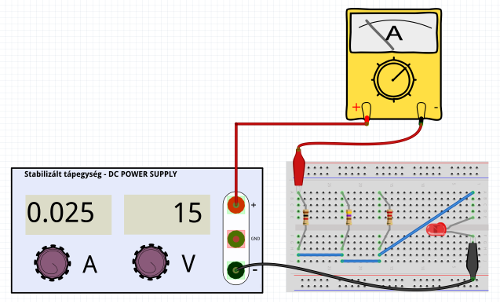

A mérés összeállítása:
