A feszültségosztás törvénye
Az eddigiekben megismerkedtünk az elektrotechnika három legfontosabb törvényével. Ezek a következők:
- Ohm törvénye
- Kirchhoff csomóponti törvénye
- Kirchhoff huroktörvénye
Ezen törvények segítségével az egyenáramú hálózatok kezelhetők, illetve ezek villamos jellemzői meghatározhatók. Az ilyen hálózatok egyszerűbb kezelhetősége érdekében további törvényeket, összefüggéseket állapítanak meg.

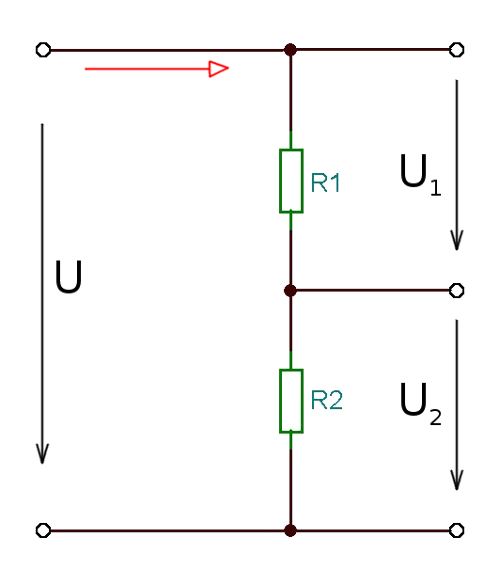

Egy soros kapcsolásban az áramerősség mindenütt állandó:
\[I = \frac{U}{R_{12}} = \frac{U_1}{R_1} = \frac{U_2}{R_2}\]
A fenti összefüggések alapján, a sorosan kapcsolt ellenállásokon mérhető feszültségek úgy aránylanak egymáshoz, mint azok az ellenállások, melyeken mérhetők.
A gyakorlati életben a törvény alábbi alakja használatos a leggyakrabban:
\[U_2 = U \cdot \frac{R_2}{R_{12}} \quad (R_{12} = R_1 + R_2)\]
