Az áramkör

Azért, hogy az elektromosság munkavégző képességét fel tudjuk használni, elektromos áramkört építünk. Ezekben az áramkörökben a töltést szétválasztó eszköz, az áramforrás energiáját vezeték segítségével eljuttatjuk a fogyasztóhoz, ahol azt az igényeknek megfelelően átalakítunk, felhasználunk.

Az áramkör segítségével, lényegében az elektronok folyamatos áramlását biztosítjuk a termelőtől a fogyasztóig.

Áramköri elemek:

• Áramforrás (feszültségforrás, tápegység stb.)
• Vezeték
• Fogyasztó (akadályozza az elektronok áramlását, ezért ellenállásnak is nevezzük)

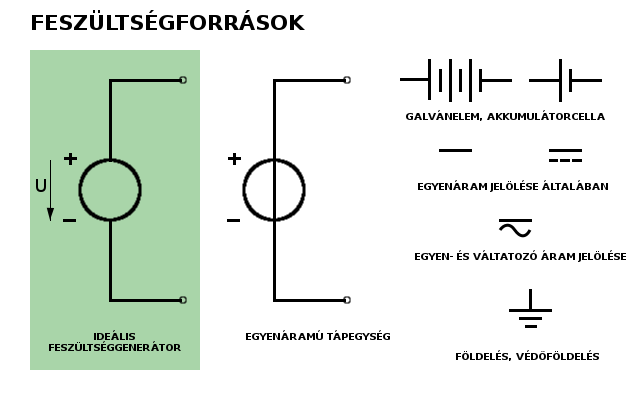

Áramköri jelölések, rajzjelek:

Áramkör rajzolása:

A feszütség iránya: nyíllal jelöljük, ami a pozitív ponttól a negatív pont felé mutat.

Az áram iránya: "üres" nyillal jelöljük, megállapodás szerint a pozitív pontól mutat a negatív pont felé.
