Ellenállások kapcsolása

Elektronikai szimulációs program: EveryCircuit - soros kapcsolás; EveryCircuit - párhuzamos kapcsolás

Gyakorlati feladat: soros kapcsolás; párhuzamos kapcsolás

Ellnállások soros kapcsolása

 Ellenállások soros kapcsolásáról beszélünk akkor, ha az ellenállásokon ugyanaz az áram halad át. Ebben az esetben az ellenállásokat egymás után "fűzzük", mint ahogy a gyöngyöket fűzzük fel egymás után a nyakláncra.

Feladat:

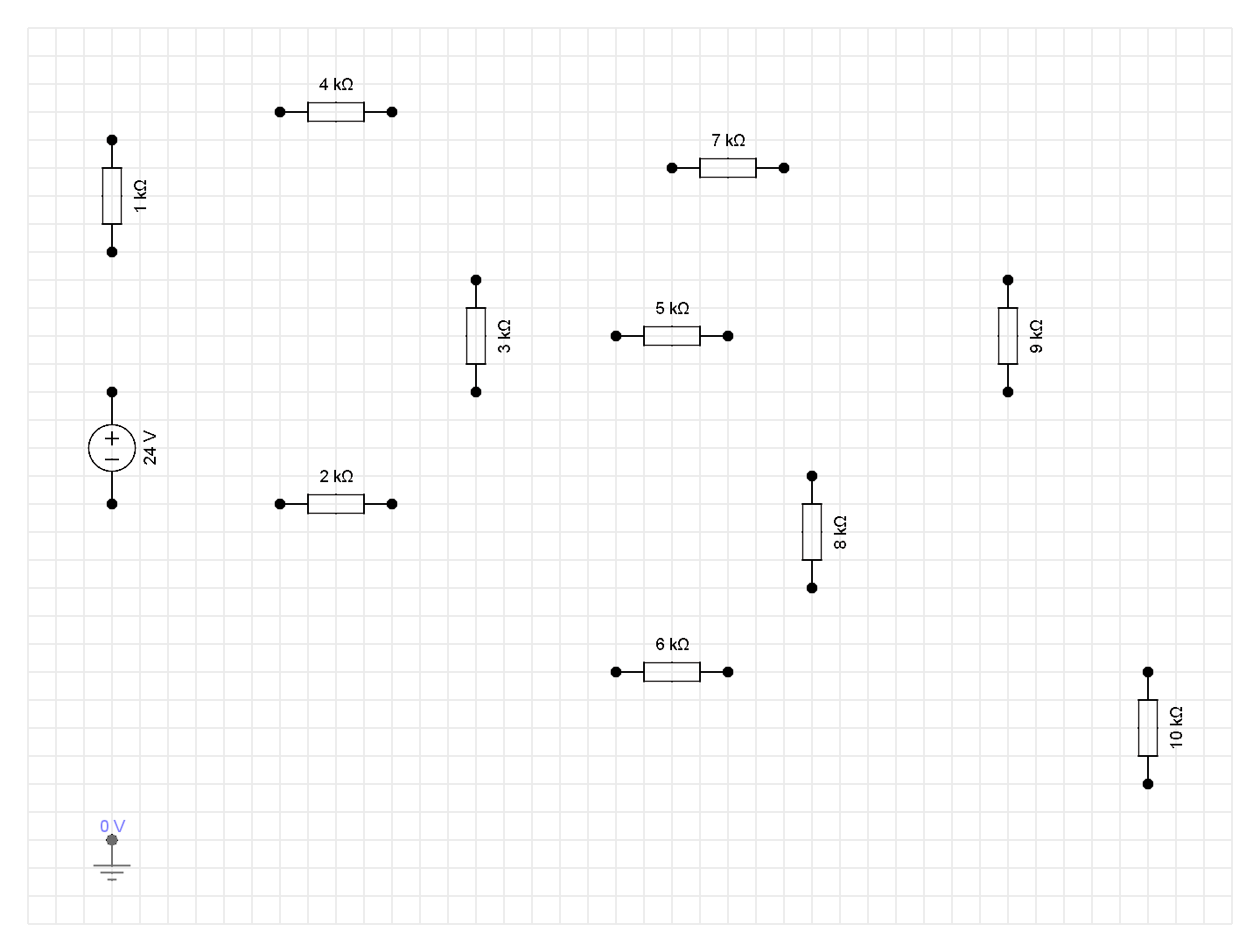

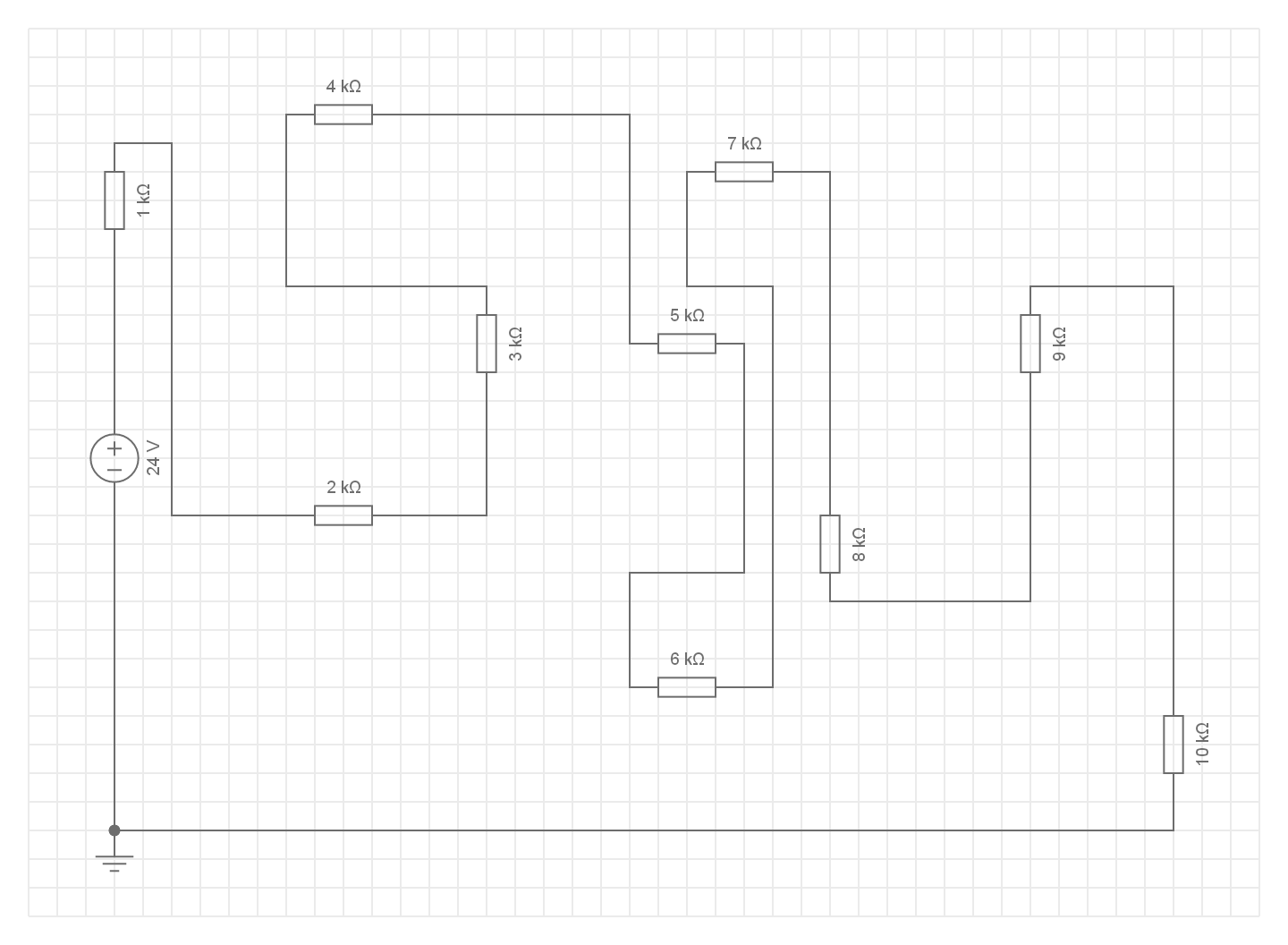

Kösd össze az ábrán látható ellenállásokat sorosan, és csatlakoztasd ezt a láncot a feszültségforrásra! A feladat megoldásához ha van lehetőséged használj szimulációs programot!

Párhuzamos kapcsolás

Párhuzamos kapcsolásról beszélünk, ha az ellenállásokon ugyanakkora a feszültség, azaz az ellenállások az áramkör ugyazon a pontjára kapcsolódnak.

Feladat:

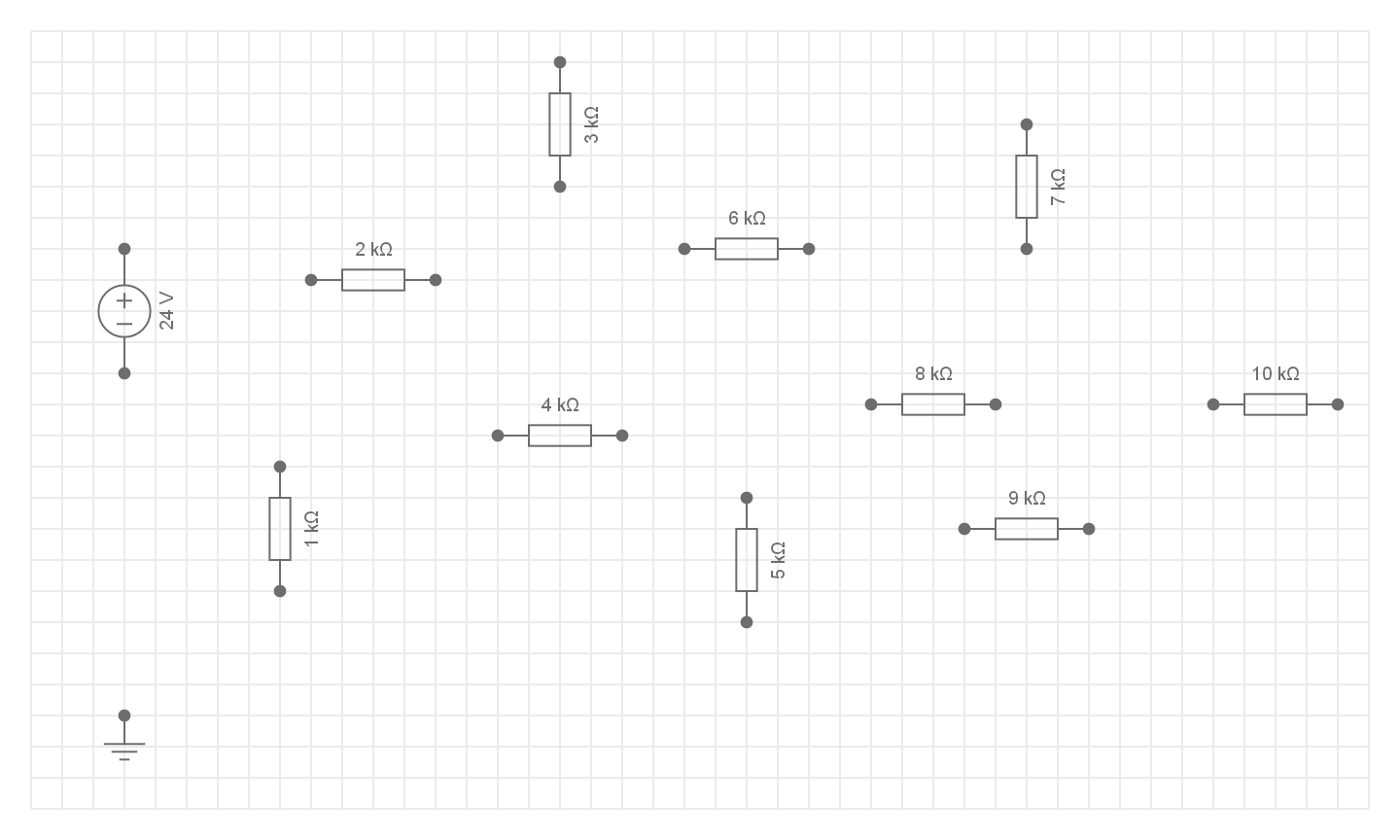

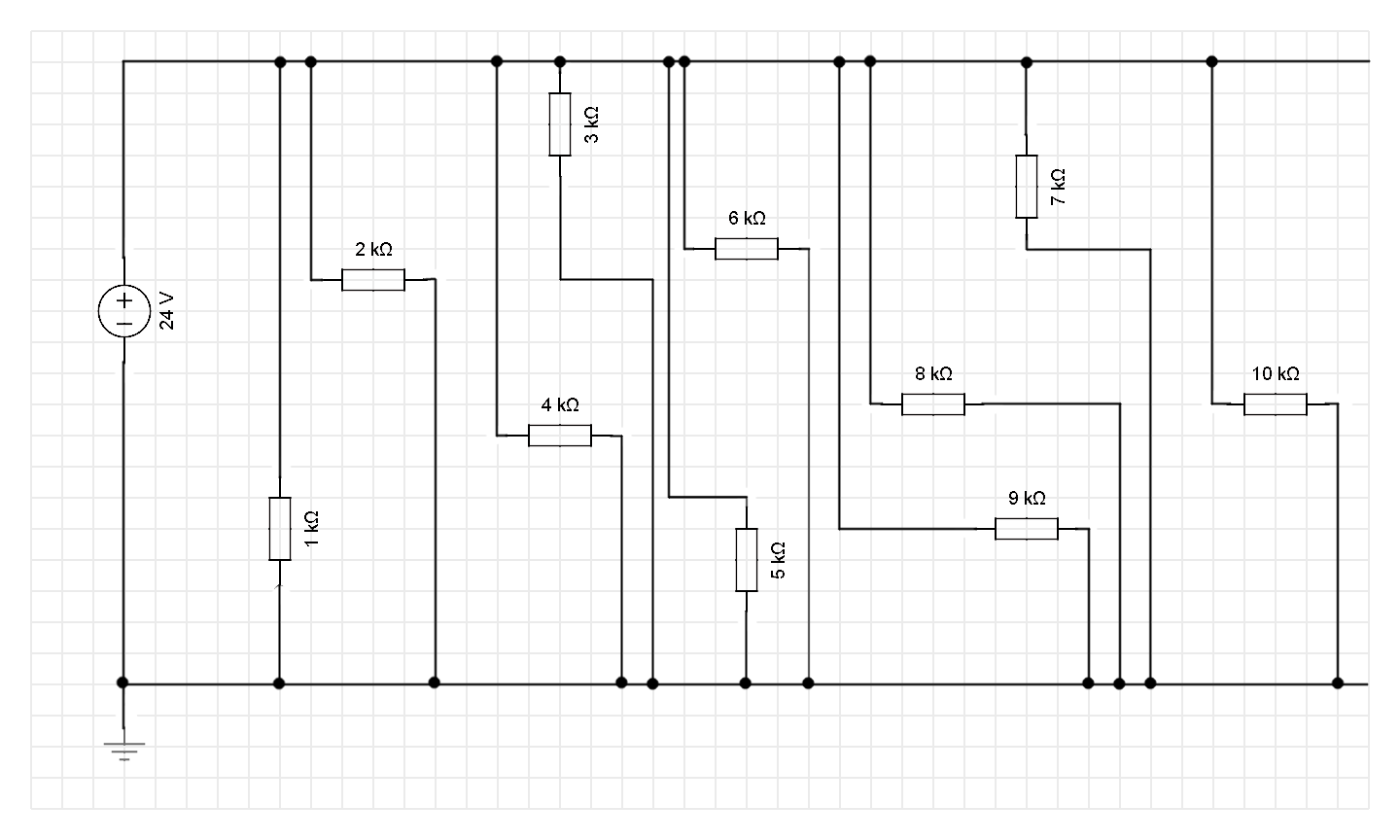

Kösd össze az ábrán látható ellenállásokat egymással párhuzamosan, majd csatlakoztasd feszültségforrásra! A feladat megoldásához ha van lehetőséged használj szimulációs programot!<
