1.9 A gerjesztő berendezések jellemző tulajdonságai

logo

A gerjesztőgépeknek a hálózattal együtt működve kell a szinkrongép jellemzőit szabályozni. Ahhoz, hogy ez lehetséges legyen ismerni kellene a hálózat minden lehetséges állapotát és jellemzőjét. Ez azonban lehetetlen. A gerjesztő berendezés vizsgálatára ezért különböző átviteli függvényeket írnak elő, amelyeknek megfelelően kell, hogy működjön a berendezés. Mivel azonban működési terület széles ezért ezeket a jellemzőket különböző üzemállapotokhoz kapcsolják.

Állandósult üzemállapot

Ebben az üzemállapotban a berendezést a szabályzás pontossága jellemzi. A szabályzott érték eltérését több dolog okozhatja.

  • szabályzás terhelés függő eltérése: Itt a kapocsfeszültség eltérését vizsgálják a névleges illetve üresjárási feszültségtől, túlgerjesztett és alulgerjesztett állapotban.
  • szabályzás hőfokfüggő eltérése: A környezet által okozott hőfokeltérés hatását vizsgálják.
  • szabályzás frekvenciafüggő eltérése: Hálózati frekvencia változás által okozott hatást vizsgálják.
  • szabályzás nullpont eltolódása (drift): Ezeket a szabályzás belső változásai idézik elő.
  • érzéketlenségi sáv: Ezeket a jellemzőket elő lehet írni, de ezeknek értékei a mérés pontosságát nem haladják meg egy korszerű szabályzónál. Ugyanakkor ezeket csak a helyszínen lehet mérni, ez viszont költséges és bonyolult.

Kismértékű változások

Ebben az üzemállapotban a szabályzás stabilitása és gyorsasága a két fő jellemző. Ebből is látható, hogy nagy jelentősége van a szabályzási időnek és a szabályzási idő alatt létrejövő lengések számának valamint nagyságának. A szabályzási idő alatt azt az időtartamot értjük, amíg a szabályzott jellemző eltérése az állandósulthoz képest kisebb lesz mint +/- 2%. Ezt az értéket vagy a névleges terhelés lekapcsolására, vagy a gerjesztettlen állapotból a névleges feszültségre történő felgerjesztésre írják elő. Ez az idő általában 2-5 másodperc, míg a megengedett túllendülés mértéke 10-20% (1-2 db).

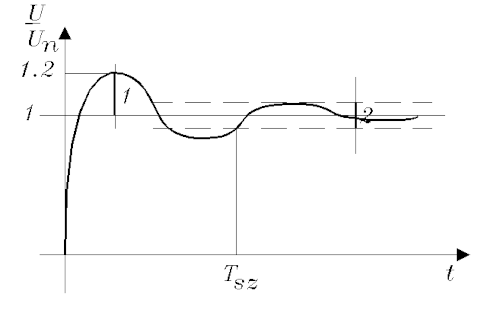

A szabályzott jellemző változása a beavatkozást exponenciális görbe alapján követi. Ez köszönhető a szinkrongép tehetetlenségéből adódó szabályzási időállandónak. A gyorsaság érdekében a szabályzót túlszabályozzák így az 59. ábra felfutó szakasza meredekebb lesz. Ezt az értéket kell a megengedett túllendülésnek megfelelően visszavezetni, csillapítani.

Jelleggörbe
59. ábra

(TSZ= szabályzási idő, 1= túllendülés, 2= szabályzási sáv)

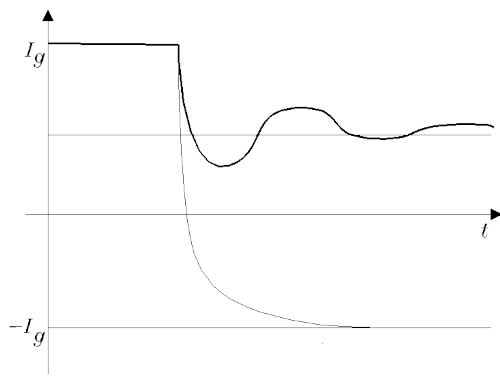

Ugyanez a folyamat legerjesztés esetén is. Teljes vezérlésű híddal elérhető a gerjesztő feszültség polaritás váltása és evvel a szabályzott jellemzővel arányos gerjesztő áram negatív értéke. Evvel az előbb említett túlszabályzás mértéke megnövekszik és ezzel együtt a legerjesztés gyorsasága is. 60. ábra.

Jelleggörbe
60. ábra

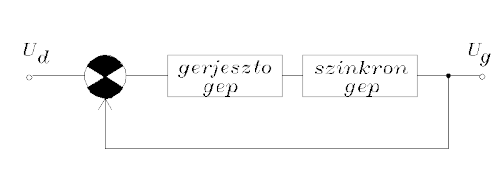

A stabilitás és gyorsaság jellemzésére alkalmaznak egy másik fogalmat is, ez a visszacsatolt erősítés. Ez a szabályzott érték relatív változása és a kívánt érték relatív változásának viszonya decibelben.

Erősítés
61. ábra

Ud = kívánt érték középértéke, Ug = a szabályzott érték középértéke (Uk)

Így az erősítés értéke:

\[A = 20\cdot\lg\frac{U_g}{U_d}\, [db]\]

Ud=ΔUd/Ud a kívánt érték relatív változása
Ug=ΔUg/Ug a szabályzott mennyiség relatív változása

Jelleggörbe
62. ábra

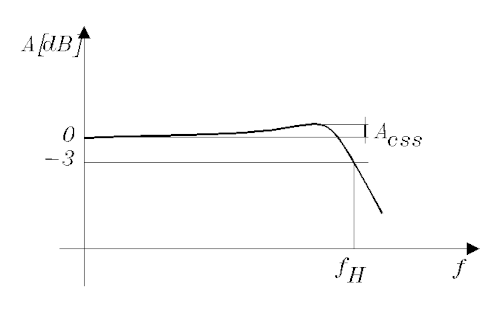

Acs a visszacsatolt erősítés csúcsértéke, míg fH a határfrekvencia, ahol A=-3 dB

Nagymértékű változások

Ezek a berendezések legfontosabb jellemzői. Közülük csak néhányat említünk meg.

Gerjesztő berendezés határfeszültsége

A határfeszültség az a legnagyobb feszültség, amelyet a gerjesztő berendezés képes szolgáltatni, ha a szinkrongép meleg gerjesztő tekercsének megfelelő ellenállással van terhelve. Ezt gyakran relatív értékben adják meg, a névleges gerjesztő feszültséghez viszonyítva. A névleges gerjesztő feszültség a szinkrongép névleges teljesítményének leadásához szükséges. Ennek értéke szinkrongép tengelyéről hajtott főgerjesztő esetén 1.6-1.8, míg egyéb esetben legalább 2-szeres lehet. Ez azonban nem mindig egyezik meg a legnagyobb gerjesztő áram és névleges gerjesztő áram viszonyával, a szinkrongép termikus terhelhetősége miatt. A gerjesztő legnagyobb áramát korlátozókkal határolják.

0.5 másodperces feszültség változási viszony

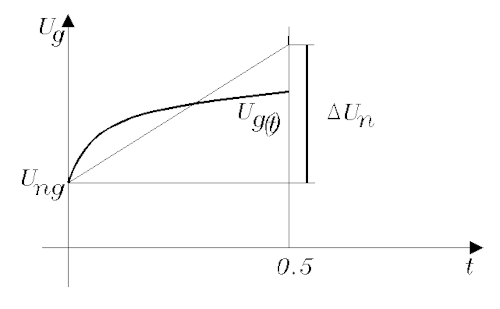

Ez a gerjesztő berendezés kimeneti feszültségének 0.5 s alatti névleges változásának és névleges gerjesztő feszültségének viszonya.

Jelleggörbe
63. ábra

Ug = gerjesztő feszültség
Ung = névleges gerjesztő feszültség
ΔUn = névleges feszültéség változása
Ug(t) = mért feszültség változása

A névleges feszültségváltozást úgy kapjuk meg, hogy annak 0.5 s alatti feszültség időterülete megegyezik a mért feszültség változás alatti feszültség időterülettel. A feszültség változási viszony:

\[R = \frac{\Delta U_n}{U_{ng}\cdot 0.5}\]

Kezdeti feszültség változási viszony

Ezt a 0.5 s-os feszültség változási viszony helyett határozták meg, mert a kezdeti változás meredekségét jobban jellemzi így a dinamikus viszonyok jól leírhatók vele.

A nagymértékű változásokat a korlátozók működése is okozhatja, mivel működésük során hatással vannak kisebb-nagyobb mértékkel a hálózatra. A korlátozóknál láthattuk, hogy mindegyik időállandóhoz kapcsolódott a pólusszög korlátozást kivéve, ami pillanatszerű volt mind hirtelen mind lassú változásnál. Ezért a beavatkozás mértékét célszerű a változás gyorsaságától függően megállapítani.

Tartós zárlat

Kisebb gépeknél jellemző a generátor állandósult áramerőssége amelyet rövidrezárt állapotban szolgáltatni képes.

Nagyobb gépeknél a már ismertetett feszültség változási viszony a mérvadó, amit a gerjesztő gép terhelt állapotában határoznak meg. A feszültség változási viszony növelése vagy a feszültség növelésével (tirisztoros gerjesztők mert itt az időállandó adott) vagy az időállandó csökkentésével lehetséges. az időállandó növelését úgy érik el, hogy a segédgerjesztő teljesítményét megnövelik, a főgerjesztő gerjesztő áramát lekorlátozzák pl. egy a gerjesztő tekercsel sorba kötött ellenállással (diódás gerjesztők).
