5.1.1 Fizikai réteg

logo

Kábelnek eleinte koaxiális vezetéket használtak. Az ezzel a kábeltípussal szerelt hálózatok sérülékenyek, ráadásul a hiba helyének meghatározása nehézkes. A csavart érpáras vezetőt alkalmazó elrendezésben a számítógépek egy központi egységhez külön kábellel csatlakoznak, így a rendszer fizikailag csillag topológiát valósít meg. Ezt a sémát 10Base-T-nek nevezik, ahol a 10-es szám a maximális 10 MB/s átviteli sebességre, a Base szó pedig az alapsávi átvitelre utal, azaz az adatot nem ültetik rá egy hordozó jelre, úgynevezett vivőfrekvenciára. A T betű a csavart érpáras vezetékre utal. A központi egység lehet elosztó (hub), vagy kapcsoló (switch).

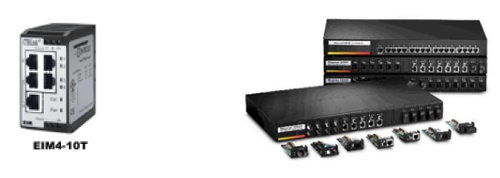

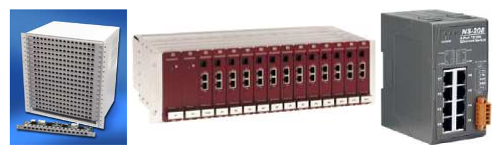

Bal oldali ábrán egy ipari kivitelű, míg a jobboldali ábrán különböző típusú kábelek fogadására alkalmas elosztó látható35. ábra Ipari kivitelű kapcsolók (az első két ábrán bővíthető, modulos kivitellel)

A felhasznált kábel 4 sodrott érpárt tartalmaz, ebből egyet az adásra egyet pedig a vételre használnak fel, így duplex átvitel valósul meg. A központi egység és az egyes számítógépek között kategóriától függően 100 méteres (CAT 3), illetve 200 méteres (CAT 5) vezeték használható. A távolság 10Base-F fénykábel esetén 1 km is lehet. Nagyobb távolságok áthidalásakor a jelet a csillapítás és zaj miatt helyre kell állítani. Ezt a feladatot végzik el az ismétlők (repeater), amik a jelregeneráláson kívül a jelet erősítik és továbbítják. Az ismétlőkkel áthidalt távolság nem lehet nagyobb 2,5 km-nél, és maximum 4 ismétlőt lehet alkalmazni.

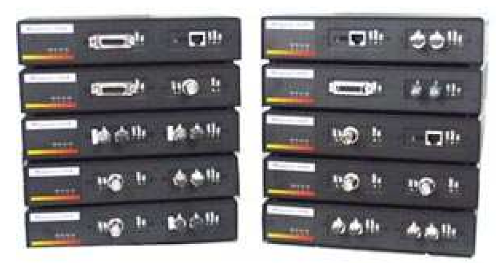

36. ábra Kétportos ipari kivitelű ismétlők

Az ismétlők teljes egészében a fizikai rétegben működnek, azaz a szegmensekből álló hálózat úgy működik, mintha egyetlen kábel lenne (a kapcsolók, és elosztók feladataik jelentős részét az adatkapcsolati rétegben valósítják meg).
Az Ethernet–hálózatok mindegyike használ valamilyen bináris kódolást.

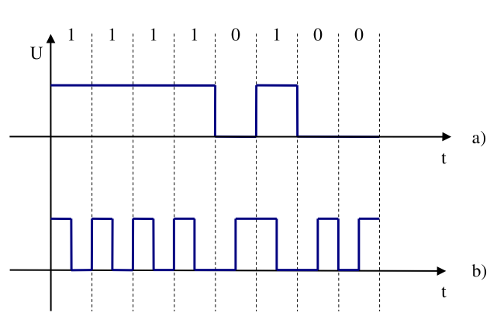

37. ábra a) egyszerű bináris kódolás, b) Manchester-kódolás

Ha a logikai 0-nak és 1-nek egyszerűen feszültségszintek felelnének meg, előfordulhatna, hogy az adó és a vevő órajelének eltérése miatt az adó által küldött adatot a vevő rosszul értelmezné. Azért, hogy elkerüljék a hálózat számítógépeinek szinkronból való kiesését, a 10Base-T rendszereknél az úgynevezett Manchester-kódolást használják (37. ábra). Ennek segítségével a jelből egyértelműen eldönthető, hogy mikor kezdődik és ér véget egy bit átvitele. A módszer lényege, hogy a bit átviteli idejét két egyenlő intervallumra osztják. A logikai 1-et az első rész magas feszültségszintje valamint a második rész alacsony feszültségszintje jelzi. A logikai 0 esetén az első rész alacsony, míg a második magas feszültségszintű. A kódolás hátránya, hogy dupla sávszélességet igényel, viszont a vevő minden „bitidőben” szinkronban van az adóval.

A kábelen nagy frekvenciás -0,85 V, és +0,85 V nagyságú jel terjed, ami a kábel végeinél ha nem megfelelő ellenállást érzékel visszaverődik, így állóhullámok keletkeznek. Az állóhullám a vezetéken jelerősödéseket, és csillapodásokat okoz, vagyis az eredeti értékes jelet átalakítja. A leggyakrabban alkalmazott CAT 5-ös kábel hullámimpedanciája 100 Ω. Az állóhullámok abban az esetben nem alakulnak ki, ha a kábel hullámimpedanciája és a csatlakozókártya bemeneti impedanciája egyenlő, azaz kábel 100 Ω-os ellenállással van a végeinél lezárva.

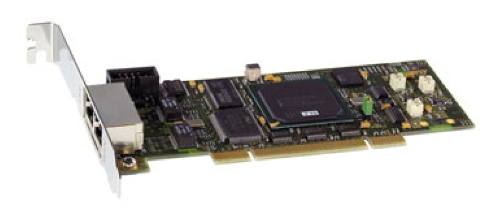

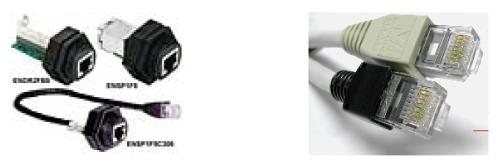

38. ábra PCI csatlakozós hálózati kártya39. ábra Bal oldali képen egy IP 67 védettségű RJ 45-ös aljzat, a jobb oldali képen pedig RJ 45-ös csatlakozók láthatók

Sodrott érpárok esetén az úgynevezett RJ 45-ös csatlakozót használják (39. ábra). A csatlakozó bekötése attól függ, hogy a kábel közvetlenül a csillagpont képző eszközbe (crosslink), vagy a környezetben lévő csatlakozó aljzatba kerül (patch).

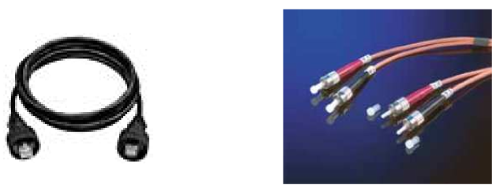

40. ábra IP 67 védettségű, CAT 5-ös ipari STP kábel és műanyag félvezetős vezetékek, FSMA csatlakozóval

Fényvezető kábelek esetén az iparban a leggyakrabban az FSMA csatlakozót használják, ami menettel kapcsolódik az aljzathoz, így a csillapítás nagyobb, mint más csatlakozóké.

Gyors Ethernet

A fénykábelek alkalmazásával megteremtődött a lehetősége nagyobb sebességű Ethernet hálózatok kialakításának. Ennek eredményeként megszületett az IEEE 802.3u szabvány kiegészítés, elterjedt nevén a gyors Ethernet. A szabvány közegként a 3-as kategóriájú kábelt (100Base-T4) is elfogadja. Az 5-ös kategóriájú kábel (100Base-TX) jobb minőségű átviteli jellemzői miatt egyszerűbben valósítja meg a duplex átvitelt. Mindkét típus 100 m-es áthidalható távolságot engedélyez maximálisan, és 100Base-T néven hivatkoznak rájuk. A 100Base-FX elrendezés multi-módusú fényvezető szálat használ. Az áthidalható maximális távolság 2 km lehet, 100 Mb/s átviteli sebesség és duplex adatátvitel mellett. A 100Base-T elrendezés megengedi az elosztók és kapcsolók használatát is, a 100Base-FX kizárólag a kapcsolók használatát támogatja.

A 100Base-T4 esetén a kisebb sávszélesség miatt, a 100 Mbit/s sebesség eléréséhez órajelenként 4 bitet továbbítanak. A négy vezetékpárból egyet az adatok küldésére, egyet az adatok fogadására alkalmaznak, a maradék két érpár pedig az aktuális adatirányba kapcsolható. Az adó az adatokat három vezetékpáron továbbítja, három feszültségszint segítségével (Multi Level Transmission, MLT-3). Ez azt jelenti, hogy a három vezeték és a három feszültségszint segítségével 33 = 27 db jel továbbítható. Ez lehetőséget nyújt négy bit (24 = 16 db jel) továbbítására. A négy bitnek megfelelő jelalakot átkódolják egy három értékből álló (0, 1, 2) kóddá.

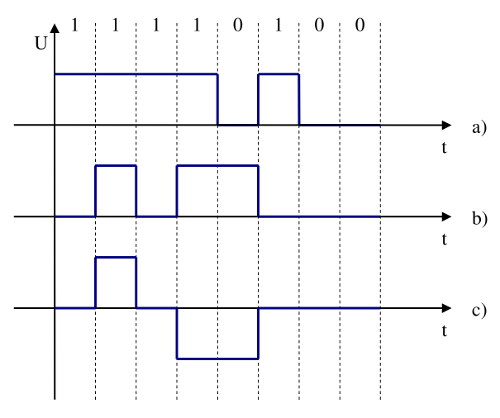

41. ábra a) egyszerű bináris kódolás, b) 2 jelszintes NRZI kódolás, c) MLT-3-as NRZI kódolás

A 100Base-TX esetén szintén háromállapotú jelet használnak, a nullákat és egyeseket az NRZI (Non Return to Zero, Inverted) kódolással állítják elő. Ennél a kódolásnál a logikai 1-et a feszültségátmenet jelzi. Az átmenet hiány a logikai 0-nak felel meg.

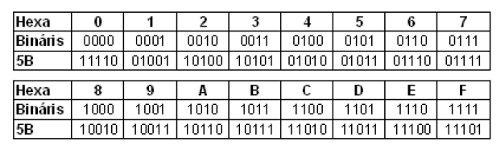

42. ábra 4B/5B konverzió

Gigabites Ethernet

Még 1995-ben a Villamosmérnökök Egyesülete kiadta az IEEE 802.3z szabványt, ami elterjedt neve a gigabites Ethernet. A név a maximális 1000 Mb/s átviteli sebességre utal. Ez a sebesség 5-ös kategóriájú UTP kábel esetén a biztonságos átvitelhez mind a 4 érpárt felhasználják, így a 100 m távolság az adó, és vevő mögött megmaradhat. 550 m áthidalható távolságot enged meg az 1000Base-SX elrendezés, ahol multi-módusú 50 m vagy 62,5 m magátmérőjű fényvezető szálat alkalmaznak. Nagyobb távolságot az 1000Base-LX rendszerben mono-módusú vagy multi-módusú fényvezető szállal hidalnak át.

A fényvezető szálakban a 8 bites adatokat 10 biten kódolják, a módszer emiatt kapta a 8B/10B elnevezést. A kódolás szerint minden egyes adatbájthoz 10 bit, azaz 210=1024 lehetséges kód tartozik. A felhasznált kódszavakat úgy választják ki, hogy egyetlen kódban se legyen négy egymást követő azonos bit, illetve nem lehet benne hat darabnál több 0, vagy 1. A megoldás a sűrű jelváltás miatt biztosítja, hogy az adó, és a vevő szinkronban maradjon. Minden kódszóban a 0-ák, és 1-esek száma kiegyenlített, így az optikai-villamos átalakítás után a jel egyenáramú komponense minimális marad. A kódolás magában hordozza a redundanciát, azaz egy adat bájthoz két kód is tartozhat. Ilyenkor a kódoló áramkör mindig azt a kódot választja, ami a már elküldött adatokban lévő kiegyenlítettlenséget csökkenti. Az 1 ns-os fény impulzusokat lézer állítja elő (LED nem képes ekkora sebességre), ami növeli a telepítés költségeit, de ipari alkalmazása amúgy se jellemző.

Az 1000Base-T esetén öt feszültségszinttel kódolják a jelet. A négy sodrott érpáron párhuzamosan viszik át a szimbólumokat. Az öt feszültségszint által megjelenített szimbólumok a 00, 01, 10, 11, valamint egy további vezérlési célokra alkalmas szimbólum. Így tulajdonképpen egy órajel alatt nyolc bitet visznek át egyszerre. Az átvitel jellege ilyen megoldással fél-duplex.
