4.2 Összegzés

A folyamatirányító rendszerekben a felhasznált eszközöket szokás megkülönböztetni a szerint is, hogy az irányítás melyik szintjén helyezkednek el. A technológiával szoros kapcsolatban lévő eszközök a terepi szinten helyezkednek el. A folyamatirányítás részfeladatait ellátó eszközök a cella szinten helyezkednek el. Az irányítás általában igényel még egy harmadik szintet is, legalább az ellenőrzés kedvéért, ez az úgynevezett felügyelői szint.

Mindhárom szinten saját intelligenciával és tápellátással rendelkező eszközök találhatók. A csatornakezelést illetőleg lehetnek aktívak, azaz kezdeményezhetik a használatát. A mestergépekkel szemben a szolgagépek inaktív résztvevők, csak kérésekre reagálhatnak. Többmesteres rendszerekben a mestergépek között meg kell osztani a csatornát. A megosztásnak több módozata lehetséges. Az alkalmazás feltételeit gazdasági feltételek és a folyamatirányítási szükségletek határozzák meg. A legelterjedtebb megoldást az iparban a CSMD/CD, CSMD/CA, Vezérjeles Sín valamint egyszerűbb feladatok esetén az időosztásos rendszerek képviselik.

A számítógépek között a kapcsolat kialakítása mindig soros jellegű. Ez a legolcsóbb kivitelezést jelenti. Az adatok bitenkénti átvitele mindössze egy vezetékpárt igényel. A kommunikáció jellege olyan, hogy nem feltétlenül igényli a duplex átvitelt. A mestergép miután megszerezte a csatorna-használat jogát, adatlekérdezés céljából megszólítja a szolgákat. A kérés vétele után a szolgagép elküldi a kért adatokat. Az ipari hálózatok a leggyakrabban megelégednek a fél-duplex átvitellel. A duplex kommunikáció megvalósítása is csak két vezetékpárt igényel. Ebben az esetben egy időben két irányban haladhatnak az adatok a vezetéken. Használata a folyamatirányítás felsőbb szintjein fordul elő. A soros átvitel párhuzamos átvitelhez képest kisebb sebessége ipari környezetben nem jelent hátrányt.

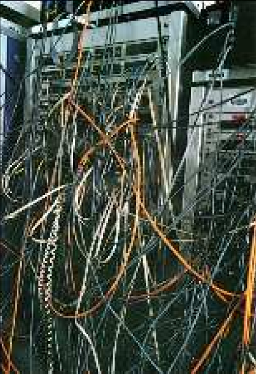

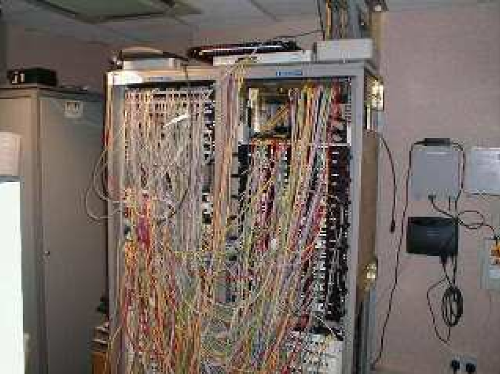

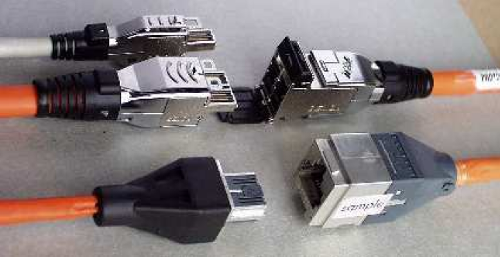

A hálózat készülékeinek összeköttetési módja lehet vezetékes, vagy vezeték nélküli. Üzemi viszonyok között a vezetékes átvitelnek van nagyobb jelentősége. A csavart érpáras vezetékből zavarvédettség miatt az STP és FTP típusokat alkalmazzák. Az 5-ös kategóriájú kábel általában a legtöbb igényt kielégíti. Az optikai kábelek közül zavarvédettsége és egyszerű szerelhetősége miatt szívesen használt a műanyag fém-vezetőszálas kivitel. Az elektromágneses hatásokból keletkező összes zavarra érzéketlen. Csökkenő árának köszönhetően elterjedése egyre széleskörűbb.

Feladatok

• Mekkora a fény sávszélessége? Mekkora adatátviteli sebességet jelent ez egy 40 dB jel/zaj viszonnyal rendelkező csatornán?
• Miért jelenthet előnyt, ha a mikrovezérlőhöz tartozó memória soros átvitelhez készült?
• Mit jelent az, hogy az FSMA csatlakozó szerelési csillapítása 0,5 dB?
• A következő kommunikációk során milyen adatátvitel valósul meg: távíró, telefon, színházi előadás, a tanár feleltet, Internetes színházjegyrendelés?
• Optikai szál esetében miért okozhat problémát a függőleges nyomvonal?
• Optikai kábelek esetében a mag törésmutatója miért nagyobb a tükröző rétegénél?
• Készíts egyszerű rajzot, amin három eszköz kapcsolódik a sínre, és az átvitel jellege CSMD/CA! A rajzon jelenjen meg a sín ”rövidre-zárás” lehetősége!
• Megbízhatóságuk alapján próbáld meg összehasonlítani a CSND/CA, és CSND/CD rendszereket!
• What do the following words mean, what network expressions can they be connected with: twisted, fibre, token, full-duplex, half-duplex, shield? What do CAT, UTP, FTP, STP, CSMD, CA, CD stand for?
